SENSOR 사용하지 않고 FEEDER를 제어하는
방법 |
| |

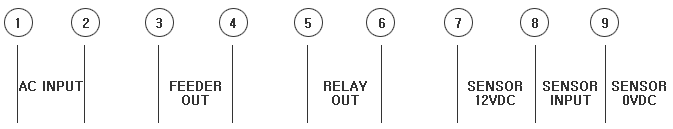

| A)CONTROLLER
:IN |
RELAY
단자 연결방법 |
|
| B)CONTROLLER :-12V |
|
RELAY 단자 |
| |
|
|
| C)RELAY ON/OFF
제어를 이용하여 FEEDER의 ON/OFF 제어를 할수 있음 |
| D)AC 전원이 공급되지
않도록 주의 |
|
|
1. |
MAIN SPEED V/R |
|
A)FEEDER 속도가 부품의 공급이 원활하게 되도록 조절한다 |
|
2. |
VR1 : SUB SPEED VOLUME |
|
A)MAIN V/R으로 SPEED 조절이 않되는 부분이 있을때 보조 V/R를
돌려 FEEDER SPEED 조절한다 |
|
3. |
VR2 : SENSOR ON TIME V/R |
|
|
VR3 : SENSOR DEL TIME V/R |
| |
A)FEEDER OUT가 발생 할때를 ON TIME 이라 하고 FEEDER
OUT가 발생하지 않을때를 DEL TIME이라 한다. |
| |
B)V/R2, V/R3를 시계 반대 방향으로 최소 상태에서 조절을 시작한다. |
|
5. |
ON TIME 설정방법 |
| |
V/R2를 시계 방향으로 돌려 원하는 시간을 조절한다(0-16SEC) |
|
6. |
DEL TIME 설정방법 |
| |
V/R3를 시계방향으로 돌려 원하는 시간을 조절한다(0-16SEC) |
|
7. |
OPTION 사항 |
|
A)SENSOR 2EA 사용(부품3EA 추가 하여야됨) SENSOR 2EA
ON시 FEEDER STOP됨 |
|
B)SENSOR ON/OFF시
RELAY OUT기능(220V ON/OFF됨) |
|
8. |
주의사항 |
|
A)CONTROLLER를 기계에 조립할 경우에는 전원 CORD를 꼽지 않은
상태에서 작업하여 주십시요. |
|
B)SENSOR의 접지(-12V GND)와 기계의 접지와 연결하지 마십시요.
CONTROLLER와 SENSOR가 고장의 원인이 되므로 주의 하십시요. |
|
C)AC전원이 SENSOR 단자에 연결되지 않도록 주의 하십시요. |
